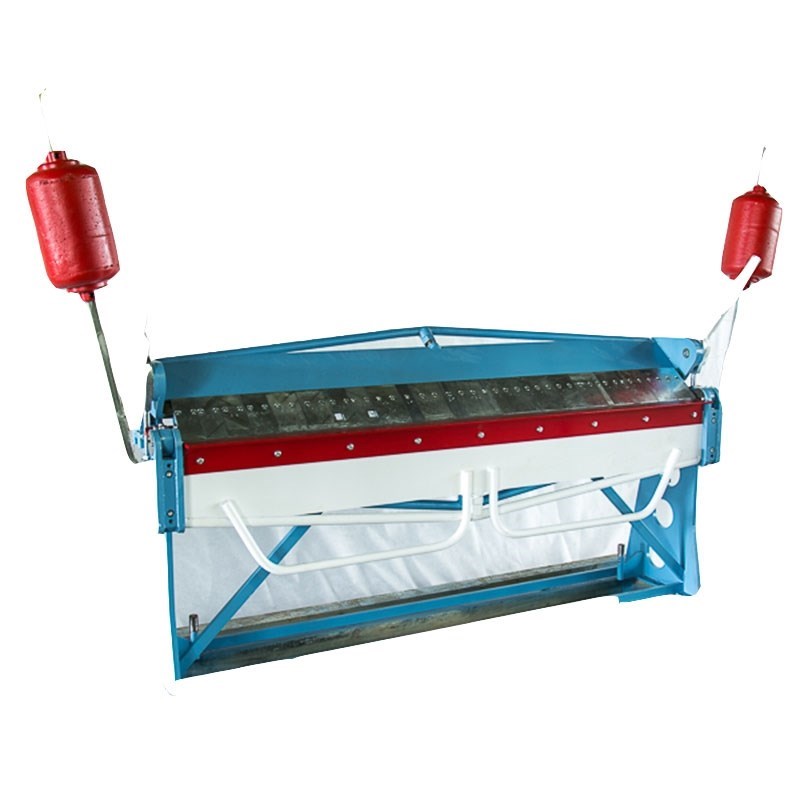

Листогиб ручной тяжелого класса с сегментной прижимной балкой Иннотех В1-1.3/3000

Сегментный гибочный станок В1-1.3/3000, для гибки листа толщиной до 1,3 мм на длине до 3000. Требуется существенное усилие для гибки листа 1,3 на 3 метра, часть усилия компенсируют два противовеса, каждый по 35 кг, расположенные на штангах по краям поворотной балки. Станок имеет компенсацию прогибов на всех балках, может быть установлен роликовый нож для металла до 0,7 мм включительно. Щёки прижимной балки не позволяют роликовому ножу доходить до края рабочей зоны на 125 мм.

Станок используется для работы с комплектующими кровельных систем, водостоков, кассет и других элементов требующих ровный гиб на большой длине.

Технические параметры ручного листогиба В1-1.3/3000

• Длина рабочей зоны — 3000 мм
• Толщина сгибаемого листа по г/к Ст.3 — 1,3 мм
• Рабочая высота сегментов — 51 мм
• Просвет прижимной балки — 76 мм
• Минимальная отгибаемая кромка — 8 толщин материала
• Минимальный радиус — 2 толщины материала, но не менее высоты притупления сегментов
• Точность гиба — 1 мм
• Противовесы для снижения усилия гиба — 2х35 кг
• Сегментирование — 10 видов сегментов разных по ширине
• При работе с листом толщиной 1,0-1,3 мм необходимо, что был установлен усиливающий уголок на поворотной балке.

Набор сегментов на прижимной балке

В1-1.3/3000=25+42+51+73+2х76 (п)+84+106+117+152+22х100 мм
